Расчет баланса водопотребления и водоотведения

Ни один объект не может обойтись без водоснабжения. Будь то жилой многоквартирный дом, частный загородный, помещение коммерческого назначения, завод, фабрика и так далее – вода нужна везде. Потому очень важно провести еще на стадии проектирования правильный расчет баланса водопотребления и водоотведения. Это процесс крайне сложный и ответственный, который регулируется определенными законами, нормативами и правилами, которые необходимо учитывать при проведении расчётов. Справиться с ним непрофессионал не сможет, наделав кучу ошибок, которые приведут к большим проблемам в дальнейшем. Исправлять подобные ошибки в расчетах крайне дорого и сложно. Именно потому необходимость в грамотном проектировщике является довольно острой для любого проекта по строительству или реконструкции здания.

В систему расчета баланса водоотведения и водопотребления входит множество пунктов, которые объединены в единый Свод Правил – СП. В нем уже есть готовые расчеты норм водопотребления, правила по укладке трубопроводов, требования к ним и санитарно-техническим приборам, все необходимые формулы для расчета водопотребления и водоотведения, которые понадобятся в работе.

До недавнего времени подобным документом являлся СНиП, но после последней акцентуализации его сменил Свод правил, которым и следует пользоваться как основным документом для всех необходимых расчётов баланса водопотребления и водоотведения.


Расчет водопотребления

Расчет водопотребления должен проводиться в строгом соответствии с законами и правилами, которые существуют в системе, регламентирующей данный процесс. Это позволит избежать проблем как со стороны эксплуатации, так и со стороны различных природоохранных служб и прочих контролирующих органов.

Документ, который отвечает за правильность расчетов водоотведения называется «Правила холодного водоснабжения и водоотведения». Последняя его редакция прошла в 2018 году в апреле месяце.

Данный документ регламентирует отношения поставщика услуги и потребителя, которого еще называют абонентом, посредством заключения договоров между этими сторонами. В данных Правилах потребители подразделяются на физических лиц, юридических, государственные организации и так далее. Ситуация по расчету водопотребления с каждым из абонентов рассматривается отдельно.

Необходимо знать алгоритмы подключения тех или иных потребителей к системе водоснабжения, обязательно контролировать качество стоков, проводить подсчет и вести учет отпущенной воды, проводить проверку установленных учетных приборов на сброшенную воду в стоки. Если в стоки идет сброс особо загрязненных вод, то необходимо проводить расчеты компенсации за них, также подавать необходимые документы об изменении состава стоков, их свойств и так далее.

Документ регулирует все моменты, которые могут возникнуть между потребителем и поставщиком услуг, а также порядок оплаты и расчетов компенсации при превышении нормативов.

При расчёте водопотребления обязательно учитывается и проектируется доступ к точкам водозабора для беспрепятственного взятия проб в любой момент времени при необходимости. Такой же доступ должен быть предоставлен и к сточным водам.


Расчет баланса водопотребления.

Расчет баланса водопотребления и водоотведения проводится строго индивидуально для каждого объекта исходя из его особенностей, назначения и спецификации. И тут необходимо учитывать все: количество пользователей, минимальный и максимальный расход воды на все нужды как производственные, так и хозяйственно-бытовые. Необходимо учитывать всю воду вообще: потребленную, сброшенную в ливнёвки, техническую, питьевую, повторное использование воды, сброс в стоки загрязненных вод. Если будет упущен хотя бы один момент при расчете баланса водопотребления, то эксплуатационные характеристики коммуникаций не будут соответствовать выдвигаемым к ним требованиям. Например, не правильно посчитали количество санитарно-технических приборов, указав в расчетах их меньшее количество. В итоге получили неправильный диаметр труб для системы водоснабжения, а по итогу загубили на практике весь проект, эксплуатация которого станет просто невозможной.

При расчете баланса водопотребления и водоотведения решается довольно много вопросов:

 получение разрешения на подключение к системе центрального водоснабжения и канализации;

 подбор труб, диаметр которых будет оптимальным для данного проекта, как на подведение воды, так и на канализацию;

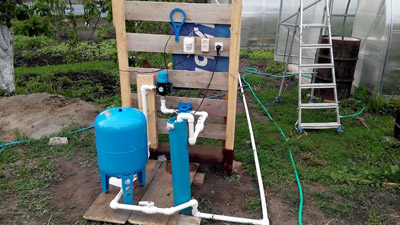

 если используются насосы или скважины, то обязательный расчет мощности первых и глубины вторых;

 при использовании скважин, обычно это относится к частным домам, хотя последнее время стало довольно популярным и при строительстве многоквартирных домов, подготовка документов на право использования данного природного ресурса;

 заключения вторичного договора между арендатором и владельцем помещения на пользование системой водоснабжения, канализации и так далее.

Что любопытно: расчет баланса водоотведения и водопотребления не имеет какой-то строгой формы, которая была бы единой для всех при расчетах. Он представляет собой таблицу, которую можно сделать в формате Exсel.

Водоканал каждого города, населенного пункта обычно предлагает своим потребителям уже готовые таблицы расчета водопотребления в формате Excel.

Такой подход является наиболее удобным и практичным, но никто не может запретить проявить собственную инициативу и составить свою таблицу баланса водопотребления и водоотведения. Но, смысла этого делать особо нет – зачем «изобретать велосипед», когда вам уже предлагают готовый образец, который необходимо просто заполнить. Хотя со все большим переходим на системы расчета водопотребления и водоотведения онлайн или при помощи специальных программ и подачей итогов в электронном виде, бумажные таблицы все больше уходят в прошлое. Но, уметь составлять их вручную, конечно же, необходимо.

Обычно пример расчета водопотребления выглядит так: в таблицу заносят потребителей, группы которых нумеруют для большего удобства (например, возьмем многоэтажное здание: абонентами будут жильцы дома, магазин, который расположен на первом этаже, детский сад на третьем), заносят количественную характеристику каждого абонента, то есть сколько у нас людей, санитарно-технических приборов и так далее. К каждой группе, в соответствии с нормативами, техрегламентами, различными справками (к примеру, из отдела кадров о количестве рабочих того или иного помещения), если это прачечная, то должны быть документы о планируемых объемах стирки, в ресторане – количество приготовленных блюд, в жилом доме – количество жильцов и так далее, вносится в таблицу по нормам потребления воды. Заносятся все расчеты по потреблению кубометров воды в сутки, указывается источник откуда берется вода. Обязательно в таблице должно присутствовать и водоотведение с указанием так называемых безвозвратных потерь, то есть всей той воды, которая не попадает в канализацию. К таким потерям относят полив газонов, воду для бассейна и прочие траты воды, которая не попадает в канализацию по итогу ее использования.

По итогу расчета баланса водоотведения и водопотребления разница между этими величинами может составлять до десяти процентов. При дельте в пять процентов эту цифру в расчет не берут и фиксируют что, слив сточных вод составляет полных сто процентов от потребленной воды.

Трубы, насосы и прочие устройства, что используются для подведения воды должны иметь нагрузку, которая рассчитывается исходя из того, сколько воды тратиться вообще. Для осуществления расчетов по мощности различных дополнительных устройств существует отдельные приложения и формулы.

Отдельно производятся расчеты как на горячую воду, так и на холодную, также отдельной строкой рассчитывается водоотведение, канализация, внешние стоки (дождевая и талая вода). На расчет по затратам воды определяют максим за сутки, час, минуту и даже секунду. После чего все расчеты регламентируется в соответствии со СП, что, как уже было сказано выше, является актуальной версией СНиПа.


1. Расчет водопотребления и водоотведения по СП.

СП – это свод правил регламентирующий внутренний водопровод и канализацию. Расчеты по нему сложны и могут выполняться только профессионалами, имеющими соответствующее образование. Весь Свод правил описывает регламент расчетов при проектировании различных систем водоснабжения (горячего и холодного), канализации, стоков, ливнёвок как домах, которые только еще строятся, так и в тех зданиях, что идут под реконструкцию. Распространяется СП на жилые здания, промышленные, общественные, полифункциональные и имеющие строго одну направленность использования. Ограничения для применения свода правил распространяется на высоту объектов: общественные не должны превышать 55 м, а жилые 75м.

Данный документ не регулирует пожарный водопровод, но учитывает объем воды для тушения огня и регламентирует некоторые его особенности. СП не распространяется на подачу воды, которая применяется в лечебных целях, для предприятий, где вода используется для технологических нужд, а именно непосредственно для различных приборов (их охлаждения), а также для воды глубокого охлаждения и прочих узконаправленных водопроводов для специфического водопотребления. Для подобных проектов используются специальные регламентирующие, технические и нормативные документы, предназначенные для указанных категорий водпороводов.

В СП указаны ссылки на многие нормативные документы, которые также применяются для расчетов. Перед тем как начать пользоваться СП, лучше всего пройтись по ним так как могут быть внесены различные изменения в указанные акты, которые будут сильно отличаться от предыдущих редакций. Также в СП описано в каких случаях необходимо применять внесенные изменения, а в каких нет. Этот момент необходимо изучать очень внимательно чтобы не допустить ошибок.

Все трубы, которые планируются использовать для водоснабжения и водоотведения, должны строго соответствовать необходим нормативным актам, которые указаны в действующем Своде правил. Эти же требования относят к арматуре и прочему оборудованию и материалам, которые будут использоваться при прокладке системы водоснабжения и канализации. Категорически запрещено использовать для этих целей так называемые восстановленные материалы и материалы бывшие в употреблении.

Все материалы и трубы должны отвечать санитарно-эпидемиологическим нормам и иметь антикоррозийное покрытие.

При расчетах баланса водопотребления по СП необходимо, чтобы количество сливных вод соответствовало тому объему, который может принять общая канализационная сеть. Также в малоэтажных зданиях, которые находятся в районах без канализации стоит предусматривать проектом системы доочистки питьевой воды, внутренний водопровод и канализацию с отдельными очистными сооружениями (септиками закрытого типа). Это применяется при расчетах баланса и водоотведения для дошкольных учреждений, санаториев, роддомов, поликлиник, амбулатории и так далее (полный список указан в Своде правил).

Также если в месте расположения здания для которого разрабатывается проект водоснабжения и водоотведения нет канализации, то при получении разрешения от Роспотребнадзора возможна установка биотуалетов и/или люфт-клозетов.

В СП даются прямые указания на то, какой должна быть питьевая вода, ее соответствие санитарно-эпидемиологическим показателям в соответствии с нормативами СанПиНа (какие регламенты применяются указано в своде правил), также вода должна соответствовать определенной температуре (горячая), СП прописывает регламент контроля качества за питьевой водой.

Но, эти требования не относятся к воде, которая применяется для различных технических нужд. Ее качества должны быть указаны лишь в техническом задании, которое выдается проектировщику перед работой.

При расчетах водопотребления и водоотведения по СП также необходимо учитывать температуру горячей воды, которая подает в детские учреждения – она не должна быть выше +370С. А вот если необходима горячая вода высоких температур, к примеру, в прачечные или кухни, то необходимо ввести в проект водонагреватели местного значения.

Для экономии питьевой воды разрешается подведение технической воды для сливных бачков туалетов, биде и писсуаров.

Непосредственно при расчетах водоотведения и водопотребления по СП необходимо учитывать количество абонентов – водопотребителей и количество сантехнических приборов в здании.

Как уже говорилось выше при расчётах применяются величины как: максимальный секундный и часовой расход воды отдельно горячей и отдельно холодной и общий, средний часовой расход для тех же показателей, а также суточный расход воды исходя из среднего годового водопотребления. Все величины рассчитываются в кубических метрах за час, сутки или литр в секунду.

При расчетах в секунду проводятся отдельные действия для общих приборов, для разных приборов разных абонентов и для разных приборов для одних и тех же абонентов. Звучит этого конечно немного сложно для понимания, но при проведении расчетов становится понятно, что к чему. Например, у нас есть торговый центр, в котором три абонента – это два магазина и кафе. У каждого из них есть разные санитарно-технические приборы, а есть и общие: санузел и душевая одна на всех. Потому отдельно проводятся расчёты на каждый магазин и кафе, отдельно на санузел и душевую, после чего расчеты суммируются, и мы получаем общий баланс по водопотреблению и водоотведению на здание в целом. Это, собственно, и будут те позиции, которые были указаны выше.

При часовом расходе воды расходы берутся для разных абонентов и для одинаковых. То есть мы опять считаем, как в и в примере выше – все по отдельности с теми же позициями.

Отдельные расчеты должны проводиться по нормам расхода воды в среднем за сутки и в среднем за год. Если количество приборов для потребления воды неизвестно, то их количество берется равным количеству водопотребителей: у нас на заводе будет работать сто пятьдесят человек, но количество санитарно-технических приборов доподлинно не известно, а значит при расчётах мы будем брать их величину за сто пятьдесят, по количеству служащих на заводе.

Свод правил предлагает все расчеты проводить по указанным в нем формулам. Каждая из них подробно расписана и объяснена.


Пример расчета водопотребления.

Чтобы вычислить по формулам расчет водопотребления составим задачу:

Дано: провести расчет водопотребления для загородного дома, где есть водонагревательный прибор, проживает четверо человек, из санитарно-технических приборов в доме находятся два крана и один унитаз со сливным бачком.

Необходимо: рассчитать объем воды для данного здания, установить точное сечение труб для подведения воды, минимальные диаметр труб, что будут идти от центральной системы водоснабжения или скважины.

Первоначально необходимо рассчитать максимальный расход воды за секунду, которые проводят по формуле типа:

Qс = 5×q×k (л/с)

Здесь Q – это расходы воды для каждого сантехнического прибора за секунду, что у нас указаны в условии задачи. (Нормы расхода берутся из СП).

К – это коэффициент, его определяют по действию сантехники Р и ее количеству N.

При этом Р нам надо рассчитать отдельно и тут как раз понадобится количество проживающих в доме людей.

P = (m×q1)/(q×n×3600)

Здесь M – это количество водопотребителей, Q1 - это максимальный расход воды в течении часа (также его величина берется из приложения к СП, где указан норматив при наличии ванной и/или водонагревателя), Q – это величина расхода воды с одного прибора за одну секунду, а N – количество санитарно-технических приборов в доме.

В итоге мы получаем, что в данной задаче Р у нас будет равно 0,0248. И теперь по специальной таблице имея расчет Р и количество N можно определить и К по таблице в приложении.

И теперь у нас на руках находятся все цифры, которые мы можем подставит в первую формулу и рассчитать отдельно Q для ванной, санузла, кухни, после чего уже не составит труда посчитать данную величину для всего дома в целом. Он будет составлять величину равную 0,535л/сек.

Сечение труб необходимо считать уже по другой формуле.

D = √((4×Qс)/(ПИ×V)) (м)

Тут V – это скорость воды, и она определяется по нормативам, в данном случае она будет иметь величину равную 2,5м/с. А Qс – это все тот же расход воды за секунду, который мы получали выше. Также проводятся расчеты отдельно на каждое место водопотребления, а именно ванную, туалет, кухню и потом считается общий D на весь дом. Таким образом нам потребуется для ванной труба размером не менее 12 мм, для кухни 8,3, а для санузла 7,6, а вот общая труба на вход должна быть минимум 16,5 мм.

На самом деле расчеты проводятся на такие небольшие здания с малым количеством приборов и водопотребителей довольно просто. Это вы сами можете проверить, решив приведенный выше пример или придумать свой собственный.

Но, если вам кажется такой способ трудным и запутанным, то есть более простой вариант расчетов баланса водопотребления и водоотведения.

СП говорит нам, что один человек за сутки тратит до 250 литров воды, значит четверо людей из нашей задачи будут потреблять в сутки минимум одну тысячу литров. Проведя нехитрые расчеты, мы выясняем, что зам месяц эта цифра составит уже тридцать тысяч литров на семью. Стоит учесть, что в частном доме есть полностью безвозвратные потери воды: полив огорода, летний душ, бассейн и так далее. Вроде бы как норму воды необходимо увеличить, но вообще считается, что 250 литров в сутки на человека это и так безусловно завышенная цифра.

И это действительно так, потому что при установке счетчиков выходит в месяц на семью из четырех человек не более пятнадцати кубометров воды, а если еще и экономить, то всего лишь десять кубометров.

Но, в квартире мы считаем просто: сколько пришло воды, столько и ушло в канализацию, в частном доме этот фокус не проходит. Как уже говорилось – не вся вода будет попадать в канализацию, потому для водоотведения необходимо использовать понижающий коэффициент. Повторимся – это справедливо лишь для частного, загородного сектора.

Такой расчет будет весьма условным и очень примерным. Все же расчеты для использования в проекте строительства или реконструкции здания необходимо проводить строго по таблицам с применением необходимых формул. Потому в каждом субъекте строительства должна быть таблица с расчетами, которые провел инженер соответствующей специализации, где указано количество воды для потребления, для водоотведения, сечение труб и все необходимые цифры. Учтите, что ответственность за использование таблицы, актуальность указанных в ней данных и применение всех расчетов целиком и полностью ложится на абонента-водопользователя.

Также при расчётах необходимо помнить. Что на каждый регион нашей страны действуют свои нормативы по водопотреблению. Это объясняется разными погодными и географическими факторами и там, где у нас Крайний Север норма расхода воды будет отличаться от той, что установлена в Москве или Казани. Такие же нормы существуют и на уход за животными (к примеру, на корову до 100 литров в сутки, а на гуся всего 2 литра). Свои нормы потребления воды установлены на автотранспорт, отдельно необходимо принимать в расчет воду которая тратится на пожаротушение здания. Здесь либо врезают в водопровод гидранты, либо устанавливается емкость со строгим контролем объема воды, который запрещено тратить куда бы то ни было, а если ЧП произошло, то вода в данной емкости должна быть восстановлена в полном объеме в течении трех дней. Также в расчет берется и вода, которую используются на полив: на грядки и деревья с кустами идут разные нормы. Их недопустимо путать и необходимо принимать в расчет к водопотреблению.

Отдельно строкой идет потребление воды для промышленных нужд: все фабрики заводы, их отдельные цеха и так далее имеют свои нормативы по расходу воды, которые прописаны в специальных приложениях и таблицах. Также идут и стоковые, канализационные воды. В виду того что, но производствах стоки могут делиться не только на «черные» и «серые» как в жилых домах, но и быть разными по агрессивности, температуре, вязкости и так далее. Потому расчет норматива водопотребления и водоотведения на промышленные здания очень сложен. В данных присутствует довольно много факторов, которые необходимо учитывать.

Главное, что должны помнить инженеры-расчетчики при сведении баланса водопотребления и водоотведения – это то, что должна быть обоснованность расхода воды и ее отведения для того, чтобы этот природный ресурс использовать экономно и бережно. Норма расхода, указанные в регламентирующих документах превышать недопустимо.

Как вы поняли, при расчетах расхода водопотребления учитывается очень большое количество различных нюансов и пользоваться одними и теми же таблицами при строительстве или реконструкции зданий нельзя. В редких случаях применяются повторные расчеты при строительстве идентичных домов при одних и тех же условиях, и подключении к одной и той же системе водоснабжении и канализации. Но, на деле бывает такое крайне редко и все расчеты предпочитают проектировщики провести заново, чтобы точно не ошибиться.

Как уже упоминалось в самом начале Свод правил прошел весной этого года очередное редактирование и теперь весь расчет водопотребления проходит по новому СП.

В этом документе также указаны абоненты-водопотребители по категориям: магазины продовольственные и промтоварные, детские сады, лечебные учреждения, школы, жилые дома, загородные дома, прачечные, рестораны, кафе, гостиницы - то есть все те категории потребителей, которые только могут быть. Прописано каким образом должно проходить соединения системы центрального водоснабжения и канализации со зданием, регламент учета потребленной воды и отвод стоковых вод, каким образом проходит утилизация стоков, если они имеют большой уровень загрязнения, превышающий нормативы. Также данный документ требует указать людей, которые будут нести ответственность за счетчики воды и прочими измерительными приборами учета, указываются каким образом высчитывается сумма оплаты за услуги водопотребления. Сохранилось и требование к доступу к точкам водозабора для взятия проб воды и сточных вод, к приборам учета потребления воды в любое время при необходимости их проверки.

Основные изменения коснулись норм потребления воды, которые можно посмотреть в соответствующих приложениях к данному документу и использовать при расчете баланса водопотребления.

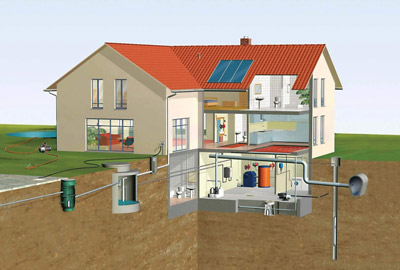

Расчет водопотребления жилых зданий включает в себя обустройство водопровода с холодной питьевой водой, горячей водой, противопожарного, технического и оборотного. Все они являются частями внутреннего водопровода.

Включают в себя данные водопроводы различную регулирующую и запорную арматуру, сам трубопровод, узлы, стояки, счетчики потребления воды, подводку к зданиям от центрального водоснабжения и так далее. В некоторых географических широтах нашей страны необходимо иметь в запасе различные регулирующие емкости.

Допустимо при определенных условиях объединять в жилых зданиях водопровод противопожарный с питьевым или техническим при соблюдении определённых правил, указанных в Своде правил. При этом совершенно недопустимо соединять питьевой водопровод с трубами, которые подают воду, которая для использования в хозяйственно-бытовых нуждах не предназначена, то есть – техническую.

Также при расчетах необходимо знать какое давление допустимо по наиболее низко расположенному санитарно-техническому прибору. Оно не должно превышать 0,45Мпа, а во время тушения пожара находиться на отметке не более 0,6Мпа. (Это относится если хозяйственный водопровод соединен с противопожарным).

При расчетах водопотребления для жилого дома нужно закладывать в проект помимо привычных санитарно-технических приборов, запорных арматур, труб еще и технику для контроля давления воды в сети - то есть регуляторы давления, которые его снижают и не допускают превышения предела расчетных норм.

Отдельно в СП прописан гидравлический расчет водопотребления холодной воды. Под этой фразой скрывается подбор труб для коммуникаций необходимого диаметра, стояков и различных необходимых дополнений к трубопроводу. В этом же пункте производится учет потерь давления в сети холодного водоснабжения. В сетях, где объединены пожарный трубопровод и хозяйственный или пожарный и технический, необходимо провести расчеты прохождения масс воды при максимальном напоре во время пожаротушения. Эти цифры получают исходя из максимальной пропускной способности системы холодного водоснабжения в секунду на хозяйственно-бытовые нужды. При этом полив и прочие второстепенные траты воды не учитываются.

Если в системе для которой происходит подобный расчет есть несколько точек для ввода воды, то подсчеты проходят с условием, что одна из них не функционирует. В итоге необходимо рассчитать диаметр труб для прохождения воды с максимально возможным давлением и на максимальных объёмах в секунду. За скорость воды необходимо принимать цифру 1,2 м/с, а в системе внутреннего водопровода эта скорость не должна быть больше 1,5м/с. Если обсчитываемая система водопотребления соединена с пожарной, то у нее максимальная скорость прохождения воды будет равна 3м/с. При этом минимальная скорость – 0,2м/с.

Горячая вода рассчитывается также по указанным в СП нормативам и правилам. Горячий трубопровод имеет два режима работы, которые необходимо учитывать в обязательном порядке: режим циркуляции и режим водозабора. В первом случае необходимо рассчитать сколько нужно воды для обеспечения ее непрерывной циркуляции в системе. Здесь же проводятся расчет диаметра труб, который необходим и регулировка давления.

Режим водозабора включает в себя расчет объема воды, который расходуется за одну секунду, также подбираются трубы необходимого размера и выясняются потери давления в трубопроводе.

Также в эти расчеты включено еще довольно много параметров, которые указаны в соответствующем приложении СП. Скажем лишь, что общие потери давления не должны превышать десять процентов.

СП дает нам не только формулы для расчета водопотребления и водоотведения, но и возможность для разработки проекта коммуникации для разных грунтов, сейсмоопасных зон, вечной мерзлоты и так далее. В нем же прописаны регламенты для всего инженерного оборудования: арматуры, стояки, трубы и так далее. Указано где и когда, какие санитарно-технические приборы должны быть установлены и прочие нюансы, необходимые проектировщикам. Отдельно прописаны параметры для установки приборов учета – водосчетчиков.

Очень часто для расчета баланса водоотведения и водопотребления необходимо знать мощность насосных станций. В приложении СП 7.3 даны формулы расчета для определения мощности насосных установок. Они необходимы для поддержания циркуляции горячей воды и повышения давления в системе на вводе.

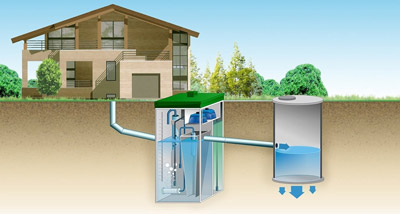

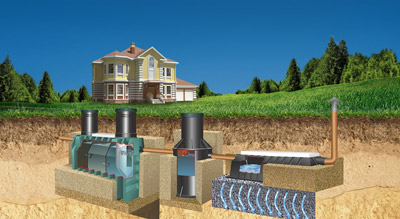

Отдельной категорией стоит расчёт водоотведения и канализации. Она подразделяется на бытовую, производственную, общую, внутренние водосток. Если расчет водоотведения идет для производства, необходимо учитывать, что канализаций может быть несколько в зависимости от агрессивности сточных вод. Смешение их не допускается.

Основной единицей для расчета является максимальный расход стоковых вод в секунду от санитарно-технических приборов, измеряющийся в литрах за секунду. Он рассчитывается за счет суммирования максимального расхода воды от сантехнического прибора и максимальных стоков от него же при условии максимального водоотведения. Например, от сливного бачка унитаза максимальный расход стоков в секунду будет 1,6л.

Если же расчеты водоотведения необходим для горизонтального трубопровода, то в этом случае берется количество всех санитарно-технических приборов, на заданном участке трубопровода и его длина. В итоге по указанной в СП формуле мы получим величину в литрах за секунду, которая приходится на сток воды.

Также в формуле присутствует коэффициент, который определяют по специальной таблице.

Есть в расчётах и суточный расход воды, который считают равным суточному же потреблению без учета безвозвратных потерь (полив).

Для расчета водопотребления и водоотведения в жилых домах, организациях, бюджетных, коммерческих и прочих зданиях необходимо иметь данные по напорной и безнапорной канализации. Все это тоже рассчитывается по СП и вносится в проектную документацию. В этой категории, помимо учета скорости движения жидкости и наполнения сточными водами труб, нужно принимать во внимание вязкость стоков и внутреннюю поверхность трубопровода, а именно насколько она шероховатая. Для труб, в зависимости от материала из которого они сделаны, в формулу расчетов подставляется коэффициент: 0,5 для труб полимерных, а 0,6 для любого другого материала. Данный расчет и условия предназначены для использования в канализации безнапорного типа с самоочищением. Потому, чтобы условие самоочистки соблюдалось, скорость движения стоков должна быть не менее 0,7м/с, а наполненность трубопровода выходить не по расчетам не менее 0,3. Если получаемые цифры меньше указанных, то трубопровод должен укладываться под углом. Такое происходит в случае, когда сточных вод очень мало и их просто недостаточно для проведения функции самоочистки трубы. В результате чего ситуация грозит постоянными засорами.

В систему расчетов водоотведения входит и установка внутренних водостоков, которые будут отводить дождевую воду и талую от снега с крыш зданий. Вода уходит с них в сливную или общую канализационную сеть. Специальная таблица в СП подскажет вам какой диаметр труб необходим для принятия того или иного объема дождевых масс.

Для большей простоты проведения всех расчетов водопотребления применяются специальные компьютерные программы, основанные на новом СП, которые удобны и практичны. Их данные признают достоверными при проектировании зданий различного назначения. Опытные инженеры-проектировщики советуют первоначально все же делать несколько расчетов на бумаге, чтобы понять всю суть работы и лишь потом уже переходить к программам. Это поможет быстрее и лучше освоить программное обеспечение любой сложности, ведь даже в нем можно сделать большое количество ошибок, если нет чёткого понимания структуры расчетов баланса водопотребления.

Одна из самых простых и популярных программ – это WaterCalculations. Она даже не является столько программой, сколько обычной таблицей формата Excel с готовыми формулами. В нее подставляются необходимые параметры: тип здания, количество абонентов, сколько санитарно-технических приборов планируется установить и прочие данные, которые необходимо указать для создания правильного расчета баланса потребления горячей и холодной воды. Для использования программы не забудьте разрешить использование макросов.

Она же вам посчитает дополнительно и количество тепла для горячей воды, диаметр труб и прочие необходимые данные для баланса водоотведения и водопотребления.

Если вы используете эту программу первый раз, то не помешает простая тренировка: сделайте расчеты вручную, а потом попробуйте тоже самое с помощью данной программы. Можно взять готовый проект и потренироваться с его помощью.


Программа «Водопотребление».

Это программное обеспечение предназначено для расчётов водопотребления жилых домов и не только. Она полностью русифицирована что очень удобно при ее использовании. В программе необходимо указать кто будет потребителем воды: прачечная, кафе, жилой дом, гостиница, больница и так далее, после указать все дополнительные данные на выбранных абонентов. Если это кафе, то подставляете количество приготовляемых блюд, есть ли душ, сколько кранов, санузлов и прочие необходимые для расчета нюансы. Если необходимо, то можно добавить еще водопотребителей и также внести все необходимы для них данные. После смело переходите на вкладку «Расчёты», где вам будут выданы все необходимые цифры по данному проекту.

Программа является, наверное, самой простой и воспользоваться ей сможет даже не специалист в данной сфере.

Необходимо отметить, что тоговый расчет баланса водопотребления программой WaterCalculations и программой «Водопотребление» будет не идентичен между собой, но весьма сходен по цифровым значениям. Пугаться этого не стоит.

Обе эти программы бесплатные, но точность их расчетов не гарантируется создателями, потому рекомендуется прежде чем вносить данные программ в итоговые документы еще раз все пересчитать вручную. Они являются в некотором роде «костылями», которые помогут вам в работе.

Также есть сети и расчет водопотребления онлайн – это простенький калькулятор, с помощью которого можно сделать необходимые выводы быстрее, чем вручную.

Есть более серьезные программы для расчетов баланса водопотребления и водоотведения. Это ПО имеющее лицензии, оно является платным и довольно дорогим. Позволить себе данные программы для расчетов могут серьезные проектные конторы. Выбирать следует из тех видов программ, которые регулярно выпускают обновления и учитывают все изменения, которые происходят в СП. К таким относится «Лидер-Энерго…», «Умная вода» и другие.

В первой программе допустимо рассчитывать все необходимые параметры для водопотребления и водоотведения в соответствии с последней актуализированной редакцией Свода правил. Основа всей программы – это расчет в котором может быть любое количество объектов строительства или реконструкции самого разного назначения. Количество водопотребителей тоже может быть различным в зависимости от условий. Все они делятся на группы: полив, жильцы, душ, санузлы и так далее. Также с помощью «Лидер-Энерго…» можно рассчитать объем необходимого водопотребления на пожаротушение и на автоматическое пожаротушение (в программу внесены данные необходимых нормативов для данной категории). Это является довольно удобным дополнением, которое поможет облегчить расчеты и добавить в них необходимые данные.

Программа формирует массу других сведений, который проходят вместе с расчетами водопотребления, оформляет их в удобный документ, который можно просмотреть и после чего распечатать. Точность всех расчетов данного ПО зависит от верности внесенных данных.

Вторая программа «Умная вода» позволит сделать все необходимые расчеты для канализации и водопровода жилых зданий, общественных, коммерческих, бюджетных и всех прочих. Она является довольно сложной и многосторонней, в ней используется большое количество формул. Но, она же и предлагает результаты, которые позволят определить не только нормы водопотребления для различных целей, но и провести подбор всего необходимого оборудования от труб до кровельных воронок, рассчитать дренаж, канализацию и водопровод для хозяйственно-бытовых нужд, противопожарный водопровод. Программа позволит вам протестировать спроектированный трубопровод узнать, как он будет зарастать, быстро изменить все необходимые параметры если вдруг количество абонентов увеличится и так далее. То есть функционал у программы «Умная вода» очень большой и при подготовке расчетов баланса водоотведения и водопотребления она будет как нельзя кстати. Очень удобно, что у данного ПО есть отдельный личный кабинет для каждого пользователя, в котором у вас сохранятся все расчеты и всегда можно будет к ним вернуться при необходимости.

Данное программное обеспечение позволяет проводить все расчеты водопотребления в режиме онлайн.

Цифры расходов водопотребления по нормативам исходят от органов местного самоуправления, но при этом они все равно основываются на Своде правил, особенностях системы центрального водоснабжения, географического местоположения и других нюансах.


Расчет водопотребления жилого дома.

Отдельной строкой идет расчет водопотребления жилых домов. Требования к качеству воды, особенностям водопотребления и водоотведения предъявляются строгие, да и природоохранные организации не дремлют. Потому подходить к расчетам и созданию проекта коммуникации необходимо совершенно серьезно и быть очень внимательными. Необходимо правильно уметь проводить расчет нормативного водопотребления, общий объем воды и ее расход. Требования к качеству воды в жилых домах, как уже было сказано выше, куда как строже, чем при проектировании производственных помещений. Отдельно надо выделить расчет водопотребления для частных загородных домов.

Большим плюсом владения загородным домом является возможность обзавестись своим собственным источником воды и обустроить личный водопровод и канализацию. При расчетах и определении места откуда будет осуществляться забор воды необходимо учитывать общий объем потребляемого ресурса: полив огорода, использование для хозяйственно-бытовых нужд, мытье автомобиля, не забудьте посчитать воду необходимую для животных, наполнения бассейна и прочие водотраты.

Если в городской квартире считается что один ее житель может за сутки использовать на все про все около семисот литров воды, то житель загородного дома увеличивает эту цифру практически в два раза от первночальной величны. На это количество потраченной воды существенно влияет географическое положение дома: если это южные и, соответственно, более жаркие районы, то воды будет потребляться больше, в северных – меньше.

При расчетах системы водоснабжения для жилого дома, если это частное домовладение, необходимо учитывать откуда будет забираться вода колодец или скважина, какой мощности насос и какого типа необходим, также необходимо рассчитать диаметр труб, продумать правильное обустройство водоотведения, канализации, септика и так далее.

Нормативный расчет водопотребления и водоотведения приводится по СП и указанным там нормам расчет потребления воды, также там подробно описаны какого качества вода допустима для использования в частных жилых домах. Но, цифры, которые указаны в данных документах у специалистов вызывают противоречия. Скажем, Свод правил дает норму на человека в сутки пятьсот литров воды, а на водоотведение всего двести.

Есть рекомендации, при которых в норматив расчета воды для одного человека необходимо включать не менее двухсот литров воды. В них входит вся вода: питьевая, техническая, для полива и та что находится в трубах отопления Необходимо для каждого типа воды проводить собственную водоочистку и смягчения для того, чтобы она становилась идентичной требованиям из норматива. Расчет норм водопотребления включает в себя воду на принятие ванны, душ, гигиену, унитаз, стирку, готовку и питье. Но, при этом не учитывается режим дня человека, время года и прочие нюансы, которые остаются «за бортом» при расчетах.

Стоит отметить, что за границей потребление воды общем в разы ниже чем по России: горячая вода в Европе используется в три раза меньшем в объеме, чем у нас. Но, это говорит лишь в пользу наших тарифов на коммунальные услуги.

Минстрой для большей простоты в расчетах создал шпаргалку, которой пользуются многие проектировщики. Согласно ей, кухней для мытья посуды пользуются более ста раз, краном в ванной сто семь, а душевой кабинкой сорок пять и так далее. Каждый подход к воде был посчитан и записан. Этими цифрами можно пользоваться при расчётах баланса водопотребления. Причем ее можно использовать как для проектирования системы водопотребления в частном доме, так и в многоэтажном жилом – разницы нет. Но, необходимо заметить, что «шпаргалка» Минстроя не учитывает таких нюансов, как посудомоечная машина, которая расходует меньше воды или то, что разные стиральные машины тратят разный объем воды на за стирку.

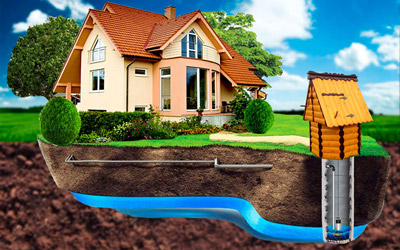

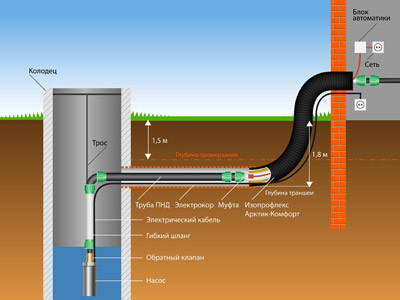

Для проектирования коммуникации водоснабжения для загородного дома необходимо первоначально определиться откуда будет браться вода. Это может быть, как подключение к центральной системе водоснабжения, так и обустройства собственными силами колодца или скважины. Как вариант: возможен привоз воды в цистернах отдельно и ее хранение в специальных емкостях - водоаккумуляторах и использование по мере необходимости.

Решающим фактором подключения к воде тем или иным способом будет экономическая рентабельность способа. Расчет стоимости прокладки труб от системы центрального водоснабжения и стоимость оборудования колодца или скважины, с учетом оплаты за потреблённую воду в первом случае даст вам точную картину.

На основе этих цифр проектировщик принимает окончательное решение.

Также необходимо учитывать, что объем воды из колодца будет меньше, чем из скважины, а из скважины меньше чем через систему центрального водоснабжения. Вода из своих источников не всегда может быть пригодна для питья без дополнительной очистки или смягчения. Потому обычно при расчёте водопотребления вводятся различные очищающие приборы и/или фильтры.

В расчет баланса всей системы водоснабжения частного дома обязательно входит устройство канализации, куда вносятся септики с активной биологической расщепляющей составляющей. Именно она обеззараживает стоковые черные и серые воды расщепляя их до нейтральной или технической воды. Септики применяются только закрытого типа.

Расчет баланса водопотребления на несколько жилых домов или коттеджный поселок имеет свои нюансы, например, обустройство отдельной большой скважины, которая будет обеспечивать нужны всех жителей поселка.


Расчет водопотребления магазина.

Расчёт водопотребления магазина может вызвать проблемы, если это торговый центр, так как отдельно в нормативных документах подобного рода организации нет. Возьмем для примера трёхэтажное здание, где первый этаж будет занимать продуктовый магазин, второй промтовары, а третий кинотеатр. В СП есть отдельно нормы на продовольственные магазины и промтоварные, при этом даже в новом издании с уже внесенными правками, не учитывается наличие санузлов для посетителей на данных торговых площадях. Потому многие проектировщики попадают в тупиковую ситуацию с расчетами, не понимая, как быть в данной ситуации.

Расчет водопотребления и водоотведения для многофункциональных магазинов производится по нормам и формулам, указанным в СП. В торговых центрах высчитывается отдельно водопотребление для продовольственного магазина, отдельно для промтоварного и отдельно для кинотеатра. Санузлы в таких зданиях с большой проходимостью можно вполне приравнять к общественным туалетам и брать в расчеты норматива именно для них. Конечно вручную сводить такую массу цифр очень сложно, потому удобнее всего будет проводить расчет водопотребления онлайн при помощи специальных программ, о которых говорилось выше. Все программы дают возможность в соответствии с новым СП рассчитывать водопотребление на разные группы абонентов, которые находятся в одном здании. Такой подход довольно удобен и прост для понимания. В СП введены нормы расчета с учетом географического положения и нормы расчет водопотребления по минимальному уровню – все они должны учитываться при сведении баланса водопотребления и водоотведения для магазина любой направленности.

Если же вам предстоит расчет норм водопотребления магазина однотоварной направленности, то рассчитывается он довольно просто, исходя их данных, которые предлагает СП. Формулы используются те же, что в прочих расчетах.

Подводя итог всему нашему разговору выведем некоторые простые правила для расчета баланса водопотребления и водоотведения для разных абонентов.

Все необходимые расчёты производятся по Своду правил или СП. В этом документе указаны нормативы водопотребления, необходимые формулы для расчетов и прочая нужная информация.

Удобнее всего проводить расчет баланса водопотребления и водоотведения онлайн с использованием специальных программ. Но, перед этим необходимо научиться проводить все расчеты вручную для понимания алгоритма.

Составление таблиц расчетов водоотведения и водопотребления – необходимая часть проекторной документации строящегося и реконструируемого здания. Единой системы данного документа не существует, есть примерная таблица, которую можно взять за образец или использовать предлагаемые местным водоканалом.

Расчет баланса водопотребления и водоотведения – это сложный процесс, требующий большого внимания, личной ответственности, серьезного подхода, а главное – соответствующего образования.
